🔹 التصميم والمواد المستخدمة
تم اختيار المواد بعناية فائقة لضمان عمر تشغيلي طويل، اعتمادية عالية، وأداء ثابت حتى في البيئات القاسية.
⭐ أهم خصائص التصنيع
-
جسم المروحة والريش
مصنوعان من صاج مجلفن عالي الجودة ومقاوم للتآكل، ما يوفر حماية ممتازة ضد العوامل البيئية ويحافظ على الصلابة الهيكلية. -
العمود والرولمان بلي
مجموعة المحرك والريش مركبة على عمود واحد مدعوم برولمان بلي مزدوج مع حوامل فولاذية قوية، لتقليل الاهتزاز وضمان دوران متوازن وسلس. -
عزل وامتصاص الاهتزازات
مزودة بوسائد مطاطية (Rubber Dampers) لعزل الاهتزازات وتقليل الضوضاء والإجهاد الميكانيكي على الهيكل. -
التحكم في السرعة
إمكانية التحكم الكامل في سرعة الدوران من خلال نظام السيور والبكرات (Belt & Pulley) لتعديل معدل تدفق الهواء حسب متطلبات النظام.
✔️ هذا الدمج بين الهيكل القوي والعزل الاهتزازي يجعل المروحة مناسبة للبيئات التي تتطلب تشغيل هادئ مع أداء قوي.
🔹 مواصفات الأداء
🔸 ظروف نقطة التصميم
| البند | القيمة |
|---|---|
| معدل تدفق الهواء / الضغط الساكن | 8000 م³/ساعة @ 550 باسكال |
| درجة حرارة الوسط / كثافة الهواء | 20°م / 1.204 كجم/م³ |
| تردد التشغيل | 50 هرتز |
🔸 تحليل الأداء التشغيلي (50Hz)
| البند | نقطة التشغيل | نقطة أعلى كفاءة |
|---|---|---|
| معدل التدفق (Q) | 7658 م³/ساعة | 4500 م³/ساعة |
| الضغط الساكن (ΔpST) | 504 باسكال | 540 باسكال |
| الضغط الكلي (ΔpTOT) | 654 باسكال | 592 باسكال |
| الضغط الديناميكي (ΔpDYN) | 150 باسكال | 52 باسكال |
| سرعة الهواء | 15.8 م/ث | 9.29 م/ث |
| سرعة الدوران | 1200 rpm | 1200 rpm |
| القدرة الممتصة | 2260 وات | 1141 وات |
| SFP | 1063 W/m³/s | 913 W/m³/s |
| الكفاءة الساكنة | 47.4% | 59.1% |
| الكفاءة الكلية | 61.6% | 64.8% |
📌 معلومة مهمة:
الانتقال من نقطة أعلى كفاءة إلى نقطة التشغيل يحقق زيادة في تدفق الهواء بحوالي 70%، ولكن مع تضاعف استهلاك الطاقة تقريبًا، وهو عامل أساسي يجب مراعاته عند حساب التكاليف التشغيلية.
🔹 ملخص البيانات الفنية
🔸 خصائص التدفق
| البند | الرمز | القيمة |
|---|---|---|
| أقصى معدل تدفق | QMAX | 12000 م³/ساعة |
| أقصى ضغط ساكن | PsMAX | 550 باسكال |
| السرعة الاسمية | n | 1000 rpm |
🔸 البيانات الكهربائية
| البند | القيمة |
|---|---|
| عدد الفازات | 3 فاز |
| الجهد الاسمي | 400 فولت |
| القدرة الاسمية | 2200 وات |
| أقصى قدرة | 4000 وات |
| التردد | 50 هرتز |
🔸 مواصفات المحرك
-
نوع المحرك: AC
-
عدد الأقطاب: 6
-
درجة الحماية: IP55
-
فئة العزل: F
-
نظام التبريد: TEFC
-
جهد المكثف: 400 فولت
🔸 نطاق درجات الحرارة
| البند | القيمة |
|---|---|
| أقل درجة تشغيل | -20°م |
| أعلى درجة تشغيل | 60°م |
| أقصى درجة حرارة للهواء | 60°م |
🔸 الخصائص الميكانيكية
| البند | القيمة |
|---|---|
| قطر العمود | 29 مم |
| مقاس فتحة التوصيل | 336 × 336 مم |
| الوزن | 15.5 كجم |

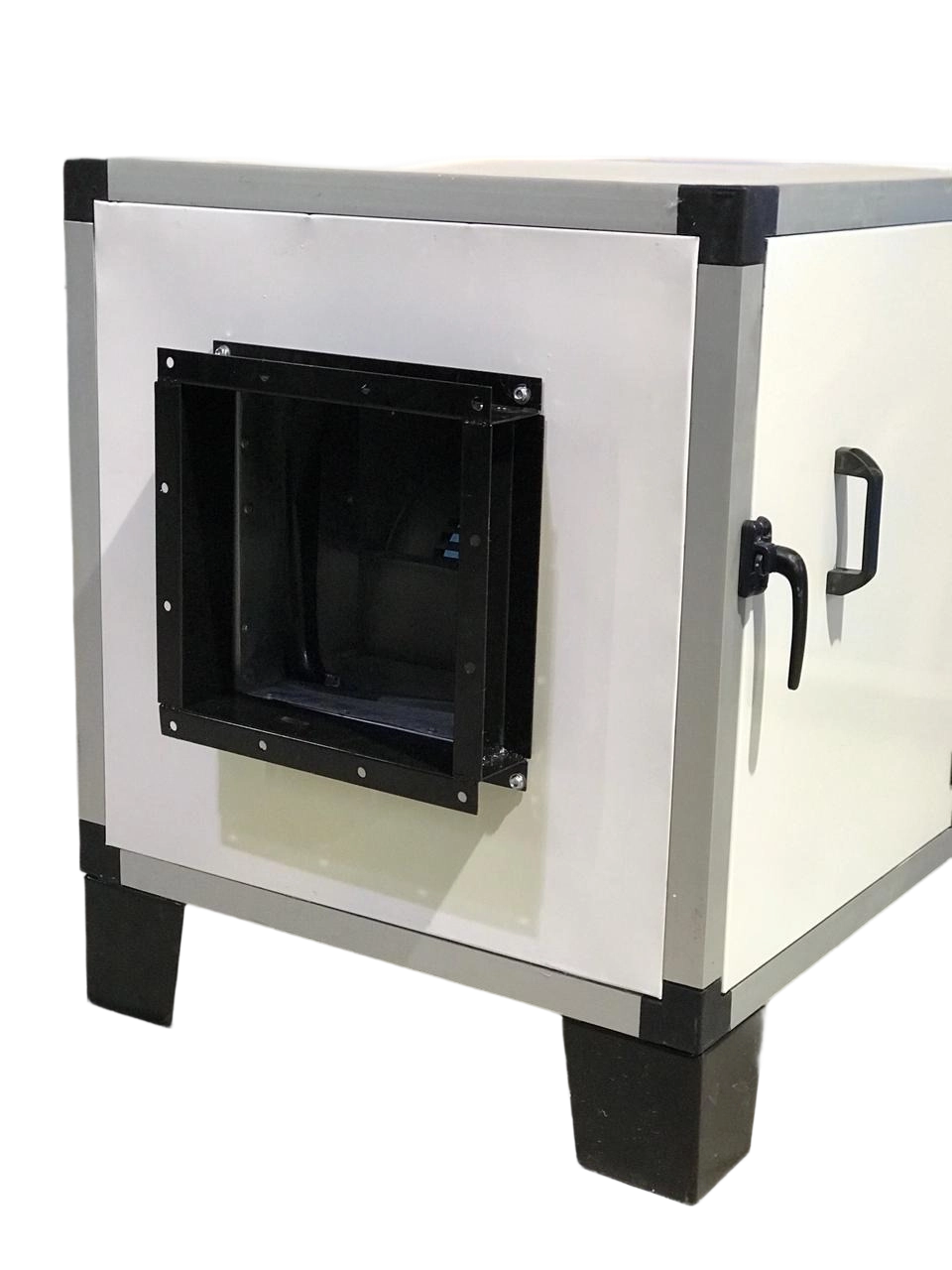

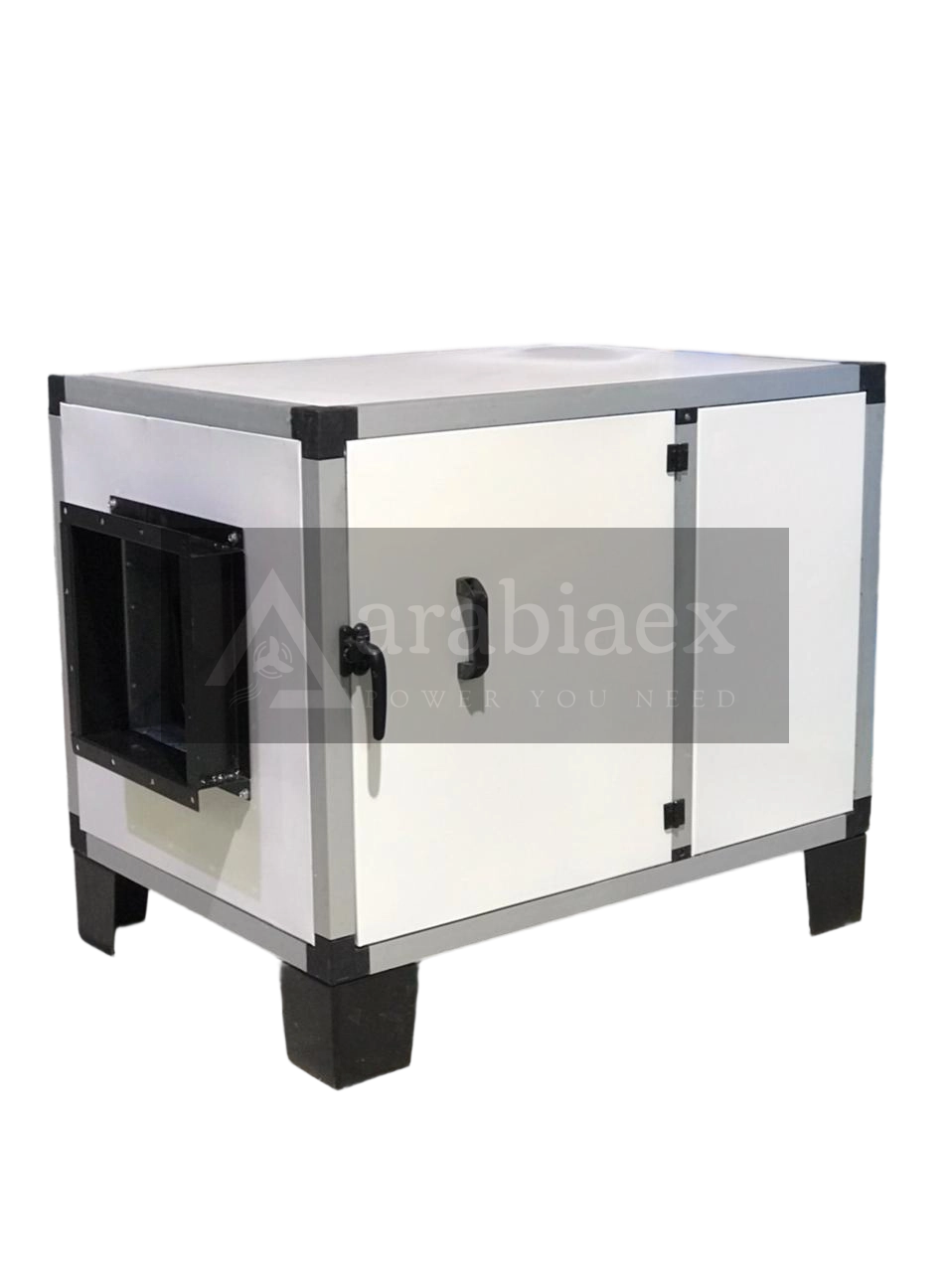

🔹 الأبعاد
🔸 أبعاد الصندوق الخارجي
-
العرض: 120 سم
-
الارتفاع: 88 سم
-
العمق: 88 سم
🔸 أبعاد المروحة الداخلية (مم)
تشمل جميع الأبعاد التفصيلية حسب المخططات الفنية لضمان سهولة التركيب والتكامل مع أنظمة التهوية المختلفة.
