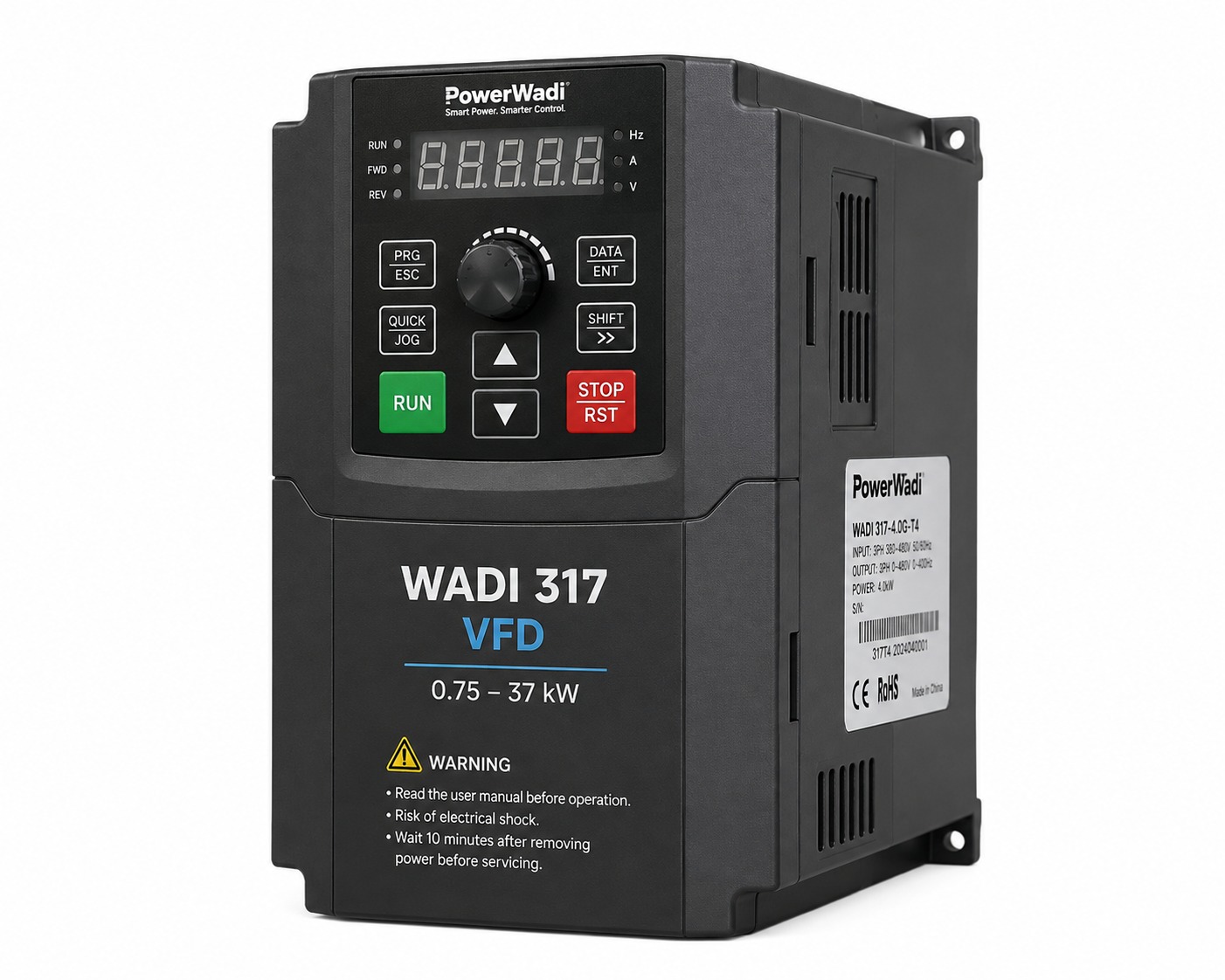

انفرتر مغير سرعات VFD (C-3131) PowerWadi WADI 317 – 5.5G-S2-7.5 حصان
EGP 9000
PowerWadi WADI 317 – 5.5G-S2 هو إنفرتر تردد متغير Variable Frequency Drive (VFD) مصمم للتحكم الدقيق والفعال في سرعة وعزم المحركات الحثية ثلاثية الطور، بقدرة 5.5 kW / 7.5 HP.
يتميز الموديل بتصنيف G – Heavy Load، ما يجعله مناسبًا للتطبيقات التي تتطلب قدرة عالية على تحمل الأحمال وعزم بدء مرتفع. كما يدعم تقنيات V/F Control وSensorless Vector Control (SVC)، مع عزم بدء يصل إلى 150% عند 0.5 Hz في وضع SVC.
ويدعم WADI 317 مجموعة واسعة من تطبيقات التحكم في المحركات، ومنها المراوح والمضخات وأنظمة HVAC والسيور وخطوط الإنتاج.
الوصف
أبرز المميزات
- قدرة 5.5 kW – 7.5 HP.
- تغذية كهربائية Single Phase 220–240V.
- فئة G – Heavy Load.
- تقنية Sensorless Vector Control (SVC).
- عزم بدء يصل إلى 150% عند 0.5 Hz.
- نطاق تحكم في السرعة يصل إلى 1:100 في وضع SVC.
- دقة سرعة تصل إلى ±0.5%.
- دعم V/F Control بخيارات Linear / Multi-point / Square.
- Automatic & Manual Torque Boost.
- تعويض الانزلاق Slip Compensation.
- وظيفة Built-in PID.
- منظم جهد تلقائي AVR.
- منع التوقف بسبب زيادة الحمل Stall Prevention.
- تحديد سريع للتيار Rapid Current Limit.
- اتصال RS-485 / Modbus.
- إمكانية التحكم من لوحة التشغيل أو أطراف التحكم أو الاتصال التسلسلي.
- وظائف حماية متعددة للمحرك والإنفرتر.
المواصفات الفنية
| البند | المواصفة |
|---|---|
| الشركة المصنعة | PowerWadi |
| السلسلة | WADI 317 |
| الموديل | WADI 317 – 5.5G-S2 |
| نوع الجهاز | Variable Frequency Drive – VFD |
| نوع الحمل | G – Heavy Load |
| قدرة المحرك | 5.5 kW |
| القدرة بالحصان | 7.5 HP |
| نوع التغذية | Single Phase |
| جهد الدخل | 220–240 V AC |
| تردد الدخل | 50/60 Hz |
| القدرة الظاهرية | 11 kVA |
| تيار الدخل | 45 A |
| تيار الخرج | 25 A |
| جهد الخرج | 0 إلى جهد الدخل |
| أقصى تردد خرج | 500 Hz |
| طريقة التحكم | V/F + Sensorless Vector Control (SVC) |
| عزم البدء | 150% عند 0.5 Hz – SVC |
| نسبة التحكم في السرعة | 1:100 – SVC |
| دقة السرعة | ±0.5% – SVC |
| Carrier Frequency | 0.8–8 kHz |
| Torque Boost | Automatic / Manual |
| Built-in PID | نعم |
| AVR | نعم |
| الاتصال | RS-485 / Modbus |
وظائف التحكم
يوفر WADI 317 مجموعة من وظائف التحكم المتقدمة، تشمل:
- ضبط سرعة المحرك حسب متطلبات التشغيل.
- التحكم في التسارع والتباطؤ.
- Acceleration / Deceleration من 0 إلى 6500 ثانية.
- DC Braking.
- JOG Control.
- Torque Limit & Control.
- Slip Compensation.
- Stall Prevention.
- Current Limiting.
- التحكم المحلي أو عن بُعد.
- التحكم من خلال Keypad / Control Terminals / Serial Communication.
مداخل ومخارج التحكم
| الوظيفة | المواصفة |
|---|---|
| Digital Inputs | 5 مداخل |
| High Frequency Input | حتى 50 kHz |
| Analog Input | 0–10V أو 0–20mA |
| Potentiometer | مدمج |
| Pulse Output | حتى 50 kHz |
| Relay Output | 1 |
| Analog Output | 0–10V أو 0–20mA |
| Communication | RS-485 / Modbus |
| مصدر أوامر التشغيل | Keypad / Terminals / Serial |
أنظمة الحماية
يحتوي WADI 317 على وظائف حماية للمحرك ووحدة التحكم، منها:
- Over Current Protection.
- Over Voltage Protection.
- Under Voltage Protection.
- Overload Protection.
- Overheat Protection.
- Output Phase Loss Protection.
- Motor Short Circuit Protection.
- Stall Prevention.
- Rapid Current Limit.
التطبيقات
يصلح WADI 317 – 5.5G-S2 للاستخدام في:
- مراوح وأنظمة التهوية.
- مراوح ومضخات أنظمة HVAC.
- Cooling Towers.
- مضخات المياه.
- Booster Pumps.
- السيور الناقلة Conveyors.
- خطوط الإنتاج والماكينات.
- أنظمة الري.
- Aeration Blowers.
- أنظمة Building Automation.
