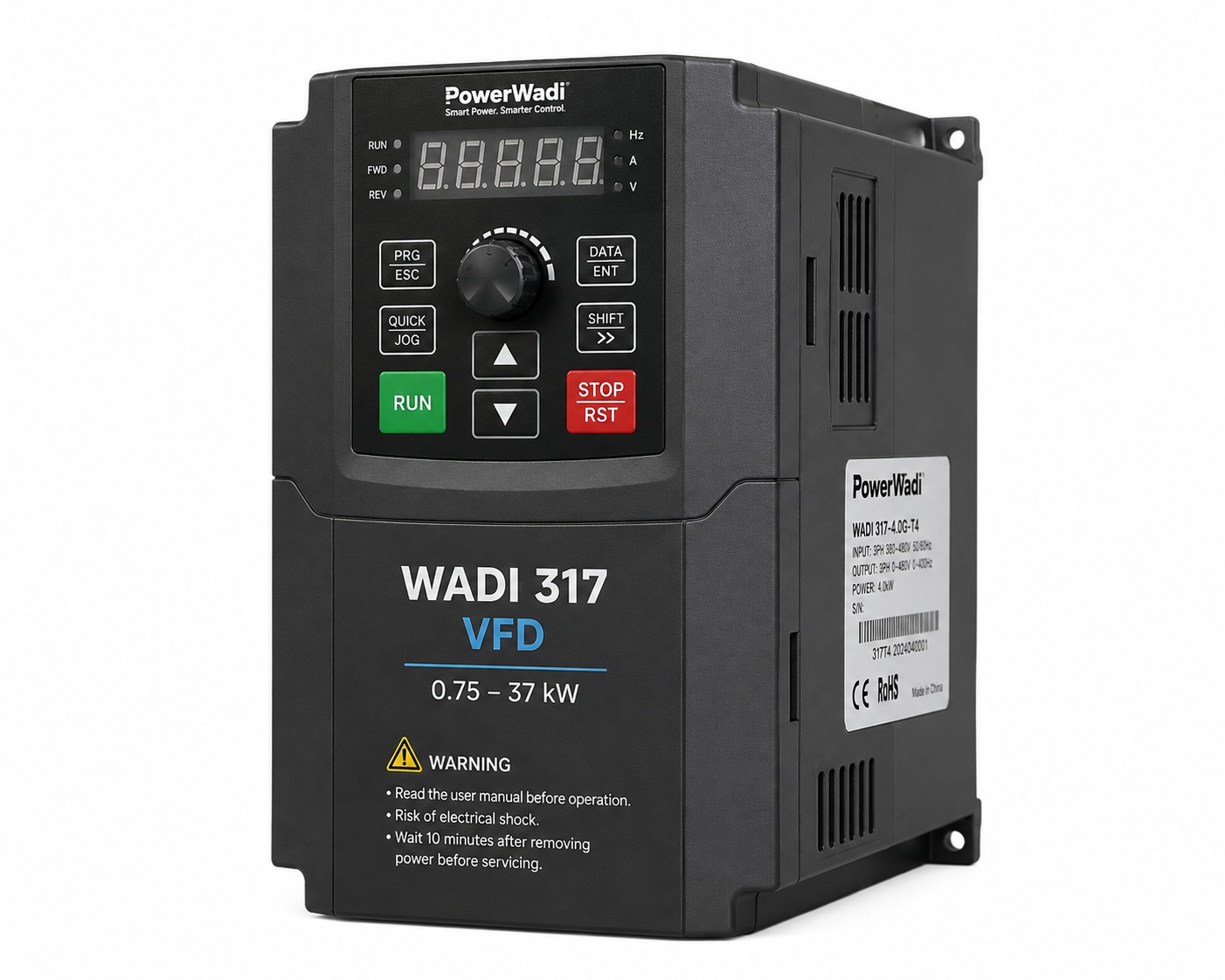

لوحة كهرباء تحكم انفرتر VFD (C-3127) PowerWadi 317-1 حصان
EGP 4800
لوحة تحكم سرعة المحرك PowerWadi WADI 317 – 0.75G-S2 بقدرة 0.75 kW – 1 HP، مصممة للتحكم الدقيق والمرن في سرعة المحركات الحثية ثلاثية الأوجه، مع الاعتماد على تقنيات V/F Control وSensorless Vector Control (SVC).
تتميز الوحدة بعزم بدء مرتفع يصل إلى 150% عند تردد 0.5Hz في وضع SVC، بالإضافة إلى استجابة سريعة للتسارع والتباطؤ ودقة تحكم في السرعة تصل إلى ±0.5%. كما توفر مجموعة متكاملة من وظائف الحماية والتحكم، مما يجعلها مناسبة لتطبيقات المراوح والمضخات وأنظمة HVAC والماكينات الصناعية.
الوصف
المواصفات الفنية
| البند | المواصفة |
|---|---|
| الشركة المصنعة | PowerWadi |
| السلسلة | WADI 317 |
| الموديل | WADI 317–0.75G-S2 |
| نوع الجهاز | Variable Frequency Drive – VFD |
| نوع الحمل | G Type – Heavy Load |
| قدرة المحرك | 0.75 kW |
| قدرة المحرك | 1 HP |
| مصدر التغذية | Single Phase |
| جهد الدخل | 220V |
| التردد | 50/60 Hz |
| القدرة الظاهرية | 1.5 kVA |
| تيار الدخل | 8.2 A |
| تيار الخرج | 4 A |
| جهد الخرج | 0 – جهد الدخل |
| أقصى تردد خرج | 0.1 – 500 Hz |
| طريقة التحكم | V/F + Sensorless Vector Control (SVC) |
| عزم البدء | 150% عند 0.5Hz – SVC |
| دقة التحكم في السرعة | ±0.5% – SVC |
| نسبة التحكم في السرعة | 1:100 – SVC |
| Carrier Frequency | 0.8 – 8 kHz |
| التحكم في العزم | Auto / Manual Torque Boost |
| Built-in PID | نعم |
| AVR | نعم |
| RS-485 | نعم |
| Communication | Modbus |
وظائف التحكم والأداء
- V/F Control للتحكم التقليدي في الجهد والتردد.
- Sensorless Vector Control (SVC) لتحسين أداء المحرك.
- عزم بدء مرتفع 150% عند 0.5Hz.
- سرعة قابلة للضبط بنسبة 1:100 في وضع SVC.
- دقة سرعة ±0.5%.
- Automatic Torque Boost.
- Slip Compensation.
- Linear / Multi-point / Square V/F Curves.
- إمكانية ضبط Acceleration & Deceleration من 0 إلى 6500 ثانية.
- DC Braking حتى 36 ثانية.
- JOG Control.
- Built-in PID.
- Automatic Voltage Regulation – AVR.
- Stall Prevention.
- Rapid Current Limit.
- Torque Limit & Control.
مداخل ومخارج التحكم
| الوظيفة | المواصفة |
|---|---|
| Digital Inputs | 5 مداخل |
| High Frequency Input | حتى 50 kHz |
| Analog Input | 0–10V أو 0–20mA |
| Potentiometer Input | مدمج |
| Pulse Output | حتى 50 kHz |
| Relay Output | 1 |
| Analog Output | 0–10V أو 0–20mA |
| Communication | RS-485 / Modbus |
| Command Source | Keypad / Control Terminals / Serial Communication |
أنظمة الحماية
يوفر WADI 317 مجموعة من وظائف الحماية، منها:
- حماية من Short Circuit للمحرك.
- Output Phase Loss Protection.
- Over Current Protection.
- Over Voltage Protection.
- Under Voltage Protection.
- Overheat Protection.
- Overload Protection.
ظروف التشغيل
| البند | المواصفة |
|---|---|
| درجة حرارة التخزين | -20 إلى 60°C |
| درجة حرارة التشغيل | -10 إلى 50°C |
| Derating | 1% لكل °C أعلى من 40°C |
| رطوبة التخزين | أقل من 95% RH |
| رطوبة التشغيل | أقل من 95% RH |
| مستوى الضوضاء | ≤ 50 dBA |
| معيار السلامة | IEC 61800-5-1 |
التطبيقات
يمكن استخدام WADI 317 في تطبيقات مثل:
- مراوح وأنظمة التهوية.
- مضخات HVAC.
- Chiller Systems.
- Cooling Towers.
- سيور النقل.
- الماكينات وخطوط الإنتاج.
- Booster Pumps.
- أنظمة الري.
- Aeration Blowers.
- أنظمة Building Automation.
