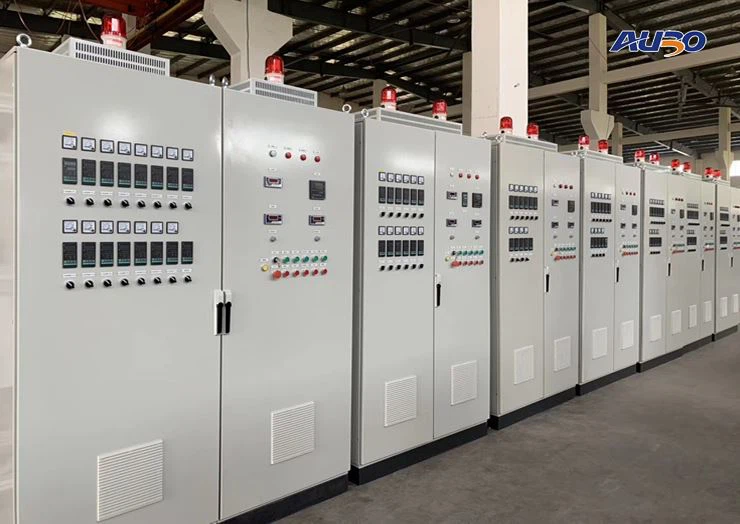

لوحه كهرباء انرفرتر 20 حصان (كود3088)
EGP 25000
لوحة الكهرباء والتحكم بمغير السرعة (الانفرتر – VFD) بقدرة 20 حصان هي منظومة هندسية ذكية ومتكاملة، مصممة لتشغيل، حماية، والتحكم في سرعة المحركات الكهربائية الكبيرة (بقوة 20 حصان / 15 كيلو واط).
الوصف
-
- الوظيفة: قلب اللوحة النابض بقوة 15 كيلو واط (20 حصان)، يتلقى كهرباء 3 فاز بتردد ثابت (50/60 هرتز) ويقوم بتحويلها وتغيير التردد والجهد المغذي للمحرك للتحكم الدقيق في السرعة والعزم.
- المميزات: يدعم خاصية (Soft Start / Soft Stop) لمنع الصدمات الميكانيكية والكهربائية عند بدء التشغيل أو الإيقاف.
-
- القاطع الرئيسي (MCCB): قاطع هواء مدمج (عادة بقوة 40 إلى 50 أمبير) لحماية اللوحة من ماس الكهرباء والتيارات العالية جداً.
- حامي الفازات والجهد (Phase Failure/Under-Over Voltage): يراقب جودة الكهرباء الداخلة للوحة، ويفصل النظام فوراً إذا حدث سقوط لأي فازة، أو عكس في الترتيب، أو إنخفاض/ارتفاع حاد في الجهد لحماية الانفرتر الحساس.
- مقاومة الكبح (Braking Resistor): (اختيارية حسب التطبيق) لتفريغ الطاقة الراجعة من المحرك أثناء الإيقاف السريع وحماية الانفرتر من طاقة الجهد الزائد (Overvoltage).
-
- شاشة العرض (Keypad): شاشة الانفرتر وتكون مدمجة على باب اللوحة الخارجي لمراقبة (الأمبير، التردد، السرعة RPM، والحرارة) وضبط البارامترات بسهولة.
- مفاتيح التشغيل والإيقاف المتكاملة: (Start / Stop Push Buttons) ومفتاح طوارئ (Emergency Stop) لفصل اللوحة فوراً عند اللزوم.
- مقاومة متغيرة (Potentiometer): بكرة خارجية تتيح للفني أو العامل زيادة أو تقليل سرعة المحرك يدوياً بسهولة بالغة.
-
- العلبة الصاج: صندوق صاج سميك معزول ومطلي ضد الصدأ والرطوبة (IP54 أو أعلى) ومزود بـ “دكت” وترامل مرقمة بالكامل لضمان الترتيب التام والآمن للأسلاك.
- مراوح التبريد الذكية: نظراً لأن وحدة الانفرتر تولد حرارة أثناء التشغيل، يتم تزويد اللوحة بمراوح طرد وشفط للهواء مدعومة بفلتر أتربة للحفاظ على بيئة داخلية باردة.
-
- البدء الناعم والتلقائي: يقوم الانفرتر بتسريع المحرك تدريجياً من صفر إلى السرعة المطلوبة في زمن قابل للضبط (مثلاً خلال 10 ثوانٍ)، مما يمنع حدوث هبوط في شبكة الكهرباء المحيطة ويحمي السيور والتروس الميكانيكية.
- توفير استهلاك الطاقة: عند تشغيل مضخة أو شفاط، إذا تبين أن المنشأة لا تحتاج سوى لـ 70% من القدرة، يقوم الانفرتر بخفض التردد ليعمل المحرك على 70% من سرعته، مما يحقق وفراً هائلاً في فاتورة الكهرباء بناءً على قوانين التقارب (Affinity Laws).
- الحماية الرقمية الذكية: الانفرتر نفسه يحتوي على معالج دقيق يكتشف الأعطال الذاتية مثل (زيادة الحمل Overload، سخونة المحرك العالية، الشورت في كابلات المحرك) ويظهر كود العطل فوراً على الشاشة لتسهيل الصيانة.
- مضخات الآبار والري: للتحكم في تدفق المياه والحماية من ظاهرة “المطرقة المائية” التي تدمر المواسير.
- شفاطات ومراوح المصانع والعنابر الكبرى: للتحكم في كمية الهواء المتدفقة حسب الحاجة الفعلية.
- السيور الناقلة والخطوط الإنتاجية: لضبط سرعة حركة المنتجات بدقة متناهية تواكب سرعة العمال أو الماكينات الأخرى.
- الخلاطات والكسارات الثقيلة: التي تتطلب عزماً قوياً عند بداية التشغيل وحماية متطورة ضد توقف المحرك المفاجئ
معلومات إضافية
| Brand |
MADE VENT |
|---|
